PTW BEAMSCAN™

BEAMSCAN
THE FUTURE OF
3D WATER SCANNING.
BEAMSCAN
FASTER SETUP.
FASTER SCANNING.
BEAMSCAN
READY TO SCAN.
IN A FEW MINUTES.
BEAMSCAN
SCAN. ANALYZE.
REPORT. DONE.

BEAMSCAN

THE NEW 3D WATER PHANTOM

AUTOMATED

ツール不要. タンクシフト不要. 手動調整不要. BEAMSCANは、Auto Setupによりセットアップ時間を大幅に削減します。

TRULEVEL

ウォータータンクを水平にするためのより速くて簡単な方法。それはタンクや走査アームを物理的に動かさず、走査軸を水面に対し水平垂直に走査させることで実現しました。

WI-FI

BEAMSCAN は、WiFiによるワイヤレス操作とデータ転送を世界で初めて搭載した3Dウォーターファントムです。

ULTRAFAST

BEAMSCAN は、スピードと精度を兼ね備えています。自動セットアップと高速スキャンにより、BEAMSCANは測定時間を半分に短縮します。

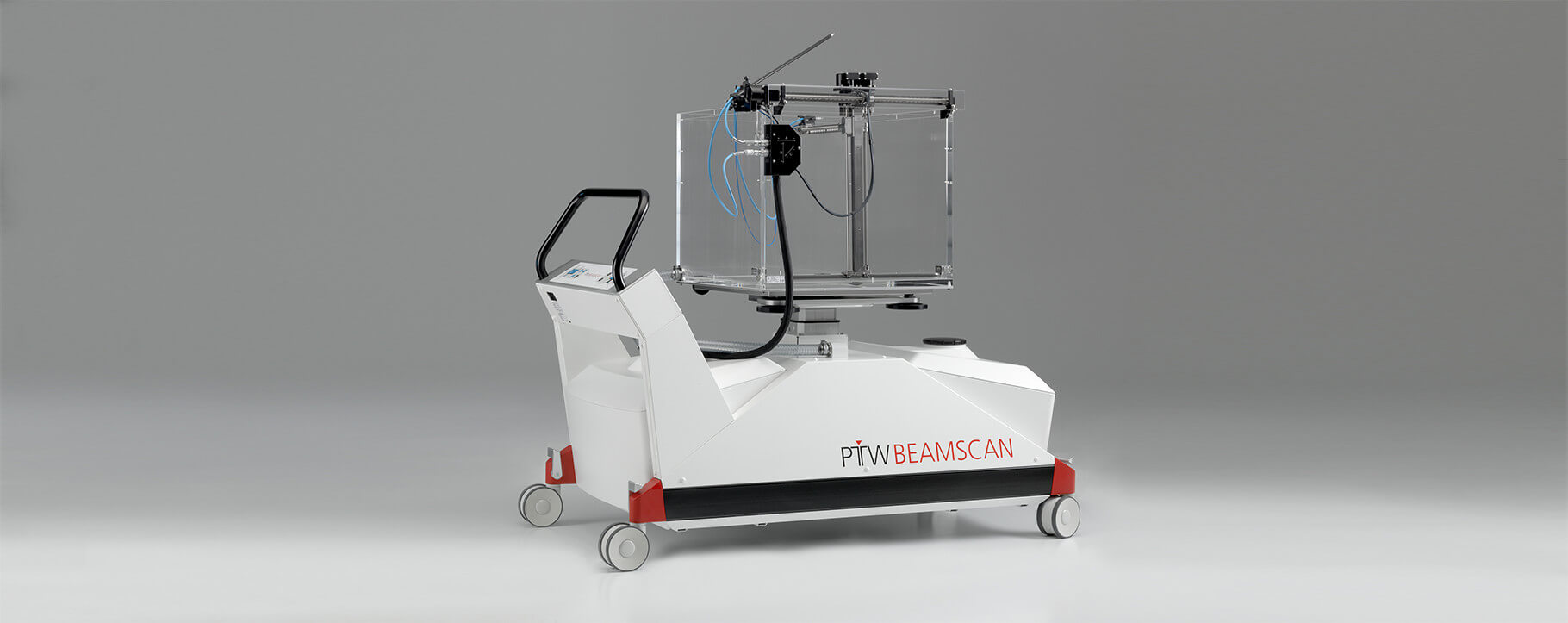

エクスプローラ BEAMSCAN Interactive 革新的な新機能の紹介.

BEAMSCAN hotspot image BEAMSCAN hotspot image mobile
1. Simple‘plug-and-go’
1.Simple‘plug-and-go’

True all-in-one, ready-to-use solution

オールインワンシステムのBEAMSCANは、電子機器やケーブルなど全てがシステムに組み込まれています。接続は電源ケーブル1つのみ。

LINACに合わせ、電源ケーブルを差し込めば完了です。
2. Automated
2. Automated

Ready to scan in a few minutes

BEAMSCANにはフルオートメーションセットアップ機能があります。多くの時間を節約し、標準的なセットアップエラーを防ぐことができます。

BEAMSCANは、付属のiPod touch® モバイルデバイスを使用して簡単にアクセスできます。治療室内でシステム設定を簡単に行え、特殊なアプリツールは必要ありません。
3. TRULEVEL technology
3. TRULEVEL technology

バーチャル タンク レベリング:
迅速, 簡便, 間違えにくい

BEAMSCANは、特許取得済みのフルオート タンクレベリング機能を有しており、タンクの位置合わせ時に起きる典型的な誤差要因を排除します。

TRULEVELは、3点測量計測と高度な数学的計算に基づいて、タンクや走査アームを物理的に動かすことなく走査軸を水面に対し水平垂直に駆動できます。レベリングツールはありません。タンクのシフトも必要ありません。
4. Clip-in TRUFIX®
4. Clip-in TRUFIX®

特許取得済みclip-in TRUFIX®

新型のクリップイン式 TRUFIX®ディテクタポジションシステムにより、検出器を垂直方向および水平方向に正確に位置合わせすることが容易に可能です。

アキシャルやラデイアル照射に適した検出器ホルダーを選択してTRUFIXベースにクリップし、検出器を挿入して準備を整えます。
5. Rapid scanning
5. Rapid scanning

ハイスピードパーフェクトスキャン

BEAMSCANは、最先端のエレクトロメータと強化されたメカニズムにより最速20mm/sの高速スキャニングを実現しました。従来に比べ半分のスキャンタイムで正確な測定が行えます。
6. Wireless
6. Wireless

True Wi-Fi connectivity

BEAMSCANにはインテリジェントなWebサーバーが装備されており、手間のかからないワイヤレス操作が可能です。 毎回使用するたびにケーブルを接続する必要はありません。

お持ちのモバイルデバイスやPCでも本体内蔵のWebサーバーへアクセスが可能。自動セットアップや測定作業を迅速かつ簡便に実行できます。
7. Superior functionality
7. Superior functionality

細部へのこだわり

波立ち防止、水位チェック機能、SSD調整治具、オートフィールドアライメントなど、BEAMSCANには数多くの実用的な改良が施されています。

タンク底部を傾斜させ、水ホースも大口径化したことで給排水を高速化。これにより設置や後片付けが楽に行えるようになりました。

BEAMSCAN Setup セットアップ手順.

BEAMSCAN Software 迅速で正確なビームコミッショニングのために.

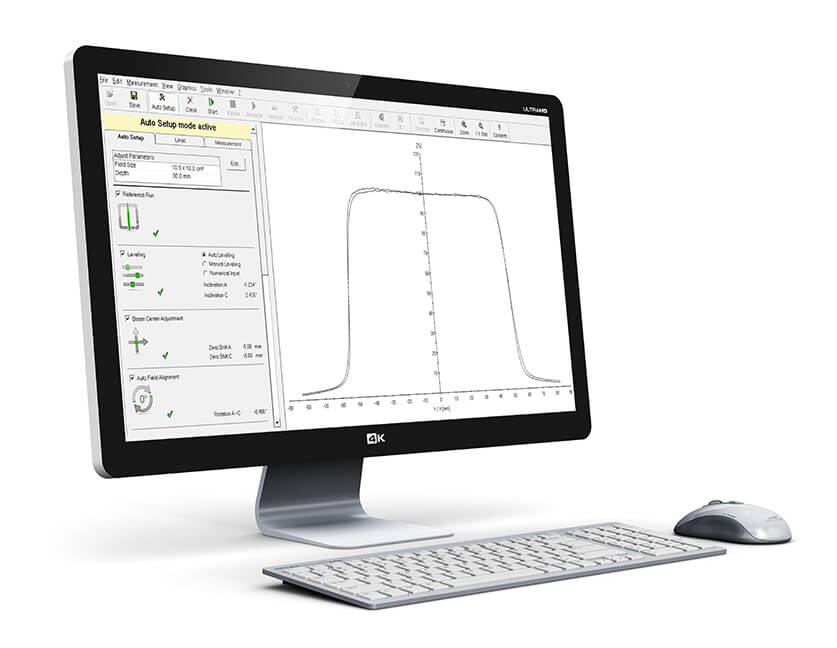

BEAMSCAN Software

BEAMSCAN Auto Setup

スキャン準備が数分で完了します

時間のかかる設置手順は忘れてください。 BEAMSCANソフトウェアにはインテリジェントな Auto Setup を標準装備しています。手間の掛かるファントム設置を簡単に完了することができます。

オートセットアップはソフトウェア起動時に自動的に起動し、治療室内ですでに実行されたセットアップルーチンにはチェックマークが付きます。

BEAMSCAN本体内蔵のウィザードと同様、ソフトウェアベースのAuto Setupは手動調整や手計算の必要はありません。操作室でシステム設定を段階的にガイドします。

PCからオートセットアッププログラムを起動するだけで、BEAMSCAN本体内の設定記録が保持されます。

もっと詳しく

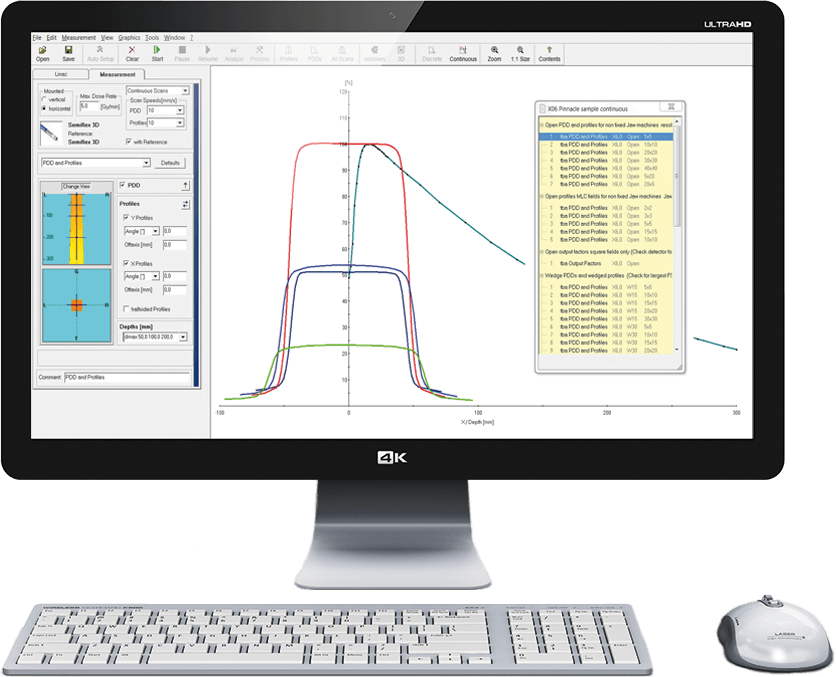

BEAMSCAN Software

Fast, Accurate Beam Data Acquisition

高速プレシジョンスキャン

自動化されたTPS向けタスクリストを使用してビームデータの収集を高速化、複数の測定タスクを一度に実行できます。 簡単なドラッグ&ドロップで、ニーズに合わせたカスタマイズが可能。 精度を損なうことなくスキャン速度を倍にすることで、プロファイルを倍速でスキャンできます。

主要な測定ツールの概要

  • TPS向けカスタマイズ可能な自動ビームデータ収集タスクリスト
  • 高速スキャンモード
  • 高度な測定オプション、TPR/TMR、アウトプットファクタ、絶対線量測定モード など
  • SSDコンバージョン機能によりタンクシフトをせずに大照射野ビームプロファイルの測定が可能
  • リファレンス オーバーレイ機能
  • リアルタイム ビーム アジャストメント機能
  • 自動ウォーターレベルチェック機能
もっと詳しく

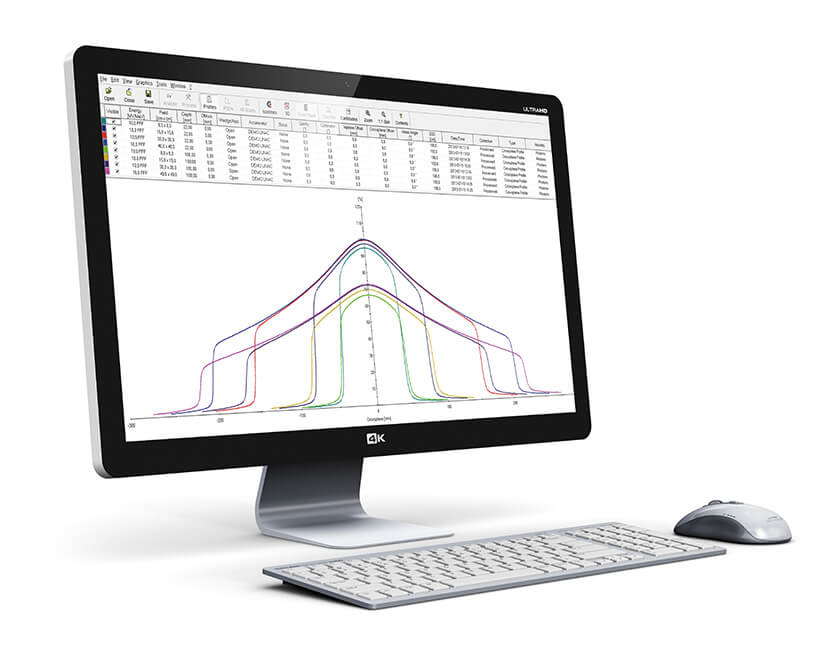

BEAMSCAN Software

Advanced Beam Data Analysis

クイックデータ解析

Analyzeボタンをクリックすると、BEAMSCANソフトウェアはあらかじめ選択された解析プロトコルに基づきプロファイル分析を行います。 FFFビームプロファイルは、Fogliata et al推奨プロトコルに従って自動解析を行います。

主要な解析ツールの概要

  • FFFビームプロファイルの自動解析
  • 加速器メーカーの指定プロトコルおよびユーザー定義のプロトコルに基づいたデータ自動解析
  • プロファイルのコンペア (1D Gamma, パーセント偏差)
  • スーパーインポーズによるアシメトリ検出
  • PDD to TPR/TMR変換
  • テーブルジェネレータによるTPR / TMR、OCR、OPF計算
  • 絶対線量計算とフィルム解析 (オプション)
もっと詳しく

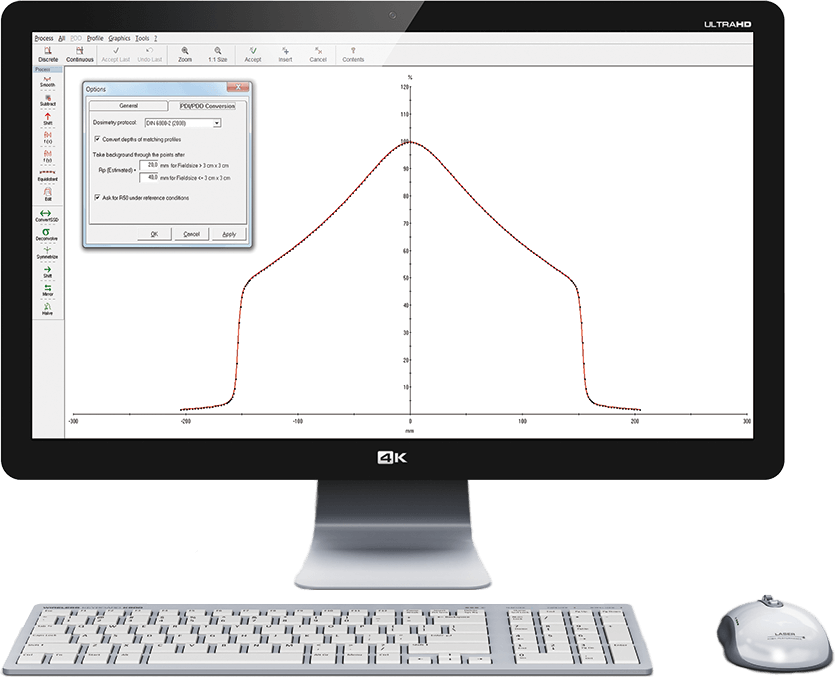

BEAMSCAN Software

Enhanced Data Processing

データ プロセッシング

関数や各種フィルタなど、様々なデータ プロセッシング機能により、治療計画システムへのデータ エキスポートを支援します。

主要なプロセッシングツールの概要

  • スムージングやアベレージによるノイズ除去
  • ProfilesやPDDの修正機能
  • FFFプロファイルのCAX修正機能
  • PDI->PDD変換
  • Profilesの正規化メニュー
  • 座標軸を修正するミラーリング機能
  • 深部線量補正用テーブル作成
もっと詳しく

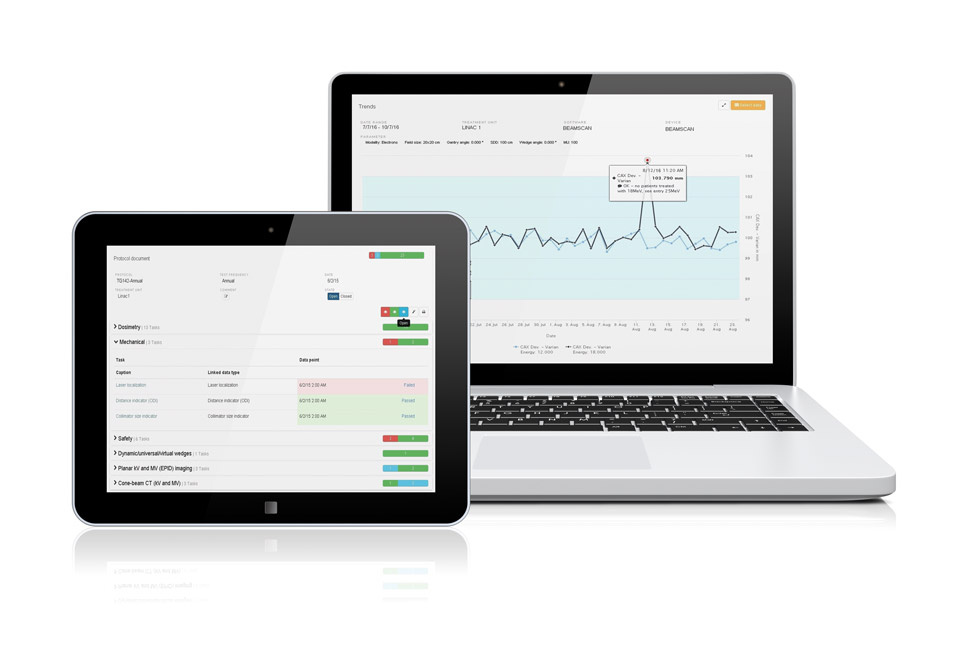

BEAMSCAN Software

Annual QA and Reporting

ワークフローについて

解析済みビームデータをTrack-it(オプション)へエクスポート。 Track-it QAデータ管理ソフトウェアをBEAMSCANと組み合わせることで、スキャンからレポートまで包括的なソリューションを提供し、ワークフローの統合に役立ちます。

主要なレポーティングツールの概要

  • ネットワーク内のどこからでもすべてのQAデータへのブラウザベースの高速アクセス
  • シングルプラットフォームによるQAタスクとQAレポートの自動モニタリング
  • カスタマイズ可能な定義済みプロトコルテンプレート報告書作成補助機能 (AAPM TG-142 Annual QA)
  • Smart AutoFill機能によるレポート自動更新
  • オフライン/オンラインデータ同期
  • トレンドチャートによる容易に経時変化の追跡ができます

【 Track-itはオプションソフトウェアです 】
もっと詳しく

BEAMSCAN + Track-it

マルチメデイア BEAMSCAN™ in Pictures

BEAMSCAN
1 / 15

THE NEW 3D WATER PHANTOM: 革新的なデザイン. 優れた精度. 高速パフォーマンス.

BEAMSCAN
2 / 15

オールインワン, オールビルドインソリューション, プラグアンドゴー.

BEAMSCAN
3 / 15

3Dウォータファントム初ワイヤレス接続を実現.

BEAMSCAN
4 / 15

ワイヤレスオートセットアップ機能を搭載.

BEAMSCAN
5 / 15

TRULEVEL Technology(特許取得済): バーチャルタンクレベリングにより、スキャンアームを水平に駆動します.

BEAMSCAN
6 / 15

新型エレクトロメーター: パーフェクトスキャンとハイスピードスキャニングを実現.

BEAMSCAN
7 / 15

Semiflex 3D ionization chambers: 最新3Dディテクタテクノロジーにより、高速スキャン&ハイクオリティ測定が可能に.

BEAMSCAN
8 / 15

TRUFIX®: 取り付け取り外しが簡単に素早く行えます.

BEAMSCAN
9 / 15

SSD adjustment tool: SSD設定が簡単に.

BEAMSCAN
10 / 15

ウォータフロー: タンクの底面傾斜、大口径ホースを採用.

BEAMSCAN
11 / 15

全ての機能がレベルアップしています.

BEAMSCAN
12 / 15

機能豊富な使いやすいアプリケーションソフトウェア.

BEAMSCAN
13 / 15

BEAMSCAN with Track-it:スキャンデータのレポーティングの最適化したワークフロー.

BEAMSCAN
14 / 15

大型ホイール+ロングホイールベースを採用.

BEAMSCAN
15 / 15

充実したアクセサリー類.

BEAMSCAN in Action

BEAMSCAN Wireless Auto Setup

短時間でスキャン準備が完了.

BEAMSCAN + Track-it(オプション)

データ管理ソリューション.

テクニカルデータ BEAMSCAN 3D Water Scanning System
with Wireless Auto Setup and Operation

主な使用目的: リニアック アクセプタンス テスト
TPS ビームデータ コミッショニング
モニター キャリブレーション
リニアック アクセラレータQA など、
サイズ: 1548 mm (L) x 783 mm (W) x 1298 mm (min. height) / 1798 mm (max. height)
重量: approx. 240 kg (乾燥重量)
approx. 440 kg (注水重量)
スキャニングレンジ: 500 mm (horiz.) x 500 mm (horiz.) x 415 mm (vert.)
壁厚: 15 mm
素材: PMMA
重量: approx. 42 kg (乾燥重量)
サイズ: 701 mm x 633 mm x 704 mm
付属品: 通気性ダストカバー
タイプ: ステンレススチール製ウォームギアドライブ
モータ: 3ステッピングモータ
スキャニングモード: コンティニアス, ステップバイステップ
スキャニングスピード: 最大20 mm/s
最小ステップサイズ: 0.1 mm
最大スピード: 50 mm/s
可動レンジ: 500 mm
フルリフト時間: 45 s
最小ステップサイズ: < 1 mm
ポンプ/ドレン時間: 約. 5 分 (注水), 約. 7 分 (排水)
最低地上高: 84 mm
サイズ: 1548 mm (L) x 783 mm (W) x 1056 mm (H) (プッシュバー込み)
重量: 180 kg (乾燥重量)
タイプ: iPod touch®
コネクション: Wi-Fi
アクセス: 標準ウェブブラウザ
アプリケーションソフトウェア: BEAMSCAN Wizardを搭載した「BEAMSCAN Remote」Webアプリケーションで、あらゆるモバイルデバイスからシステムをセットアップできます。
チャンネル数: 2ch
分解能: 10 fA
印加電圧: (0 ... ± 400) V, 1 Vステップで可変
ダイナミックレンジ: 2 pA … 500 nA, 3レンジ
タイムコンスタント: 10 ms in all ranges
非直線性: ≦ ± 0.5 % IEC 60731準拠
長期安定性: ≦ ± 0.5 % IEC 60731準拠
再現性: ≦ ± 0.5 % IEC 60731準拠
タイプ: 開放型 指頭型電離箱, 防水タイプ, type 31021
線種線質: 60Co ... 50 MV photons (9 ... 45) MeV electrons
ボリューム: 0.07 cm3
フィールドサイズ: (3 x 3) cm2 ... (40 x 40) cm2
用途: 特許取得済みクリップイン ディテクタ取り付け位置決めシステム
標準付属品: TRUFIX® BS ベースプレート、Semiflex 3D用ホルダ, “クリップフィックス”SSDアジャストメントツール
コンピューター最小要件
オペレーティングシステム: Windows® 7 Professional / Windows® 8/8.1 Pro / Windows® 10 Pro (32/64bit)
プロセッサー: Pentium IV processor 2 GHz 以上
ハードディスク, RAM: アプリケーション:約100MB 、.NET Framework 4.5.1:約2 GB、RAM:2GB
画面解像度: XGA (1024 x 768 pixels) 以上
ネットワーク: TCP/IP, Ethernet, 100 Mbit/s

オプション More Flexibility. 豊富で多彩なオプションにより
さらにパワフルに.

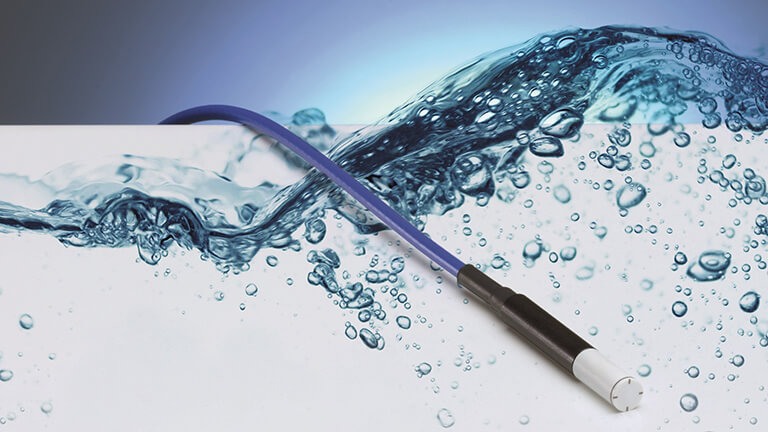

Detectors

Radiation Detectors

豊富なラインナップ.

放射線線量測定の世界的リーダーであるPTWは、市場で最も幅広い検出器を提供し、あらゆるスキャン要件を満たして来ました。さまざまなタイプ、形状、サイズから選択して、特定のタスクに最適な検出器を提供します。

防水性と適切なホルダーとコネクターを備えたPTW検出器は、BEAMSCANシステムに完全に適合します。新型クリップインTRUFIXディテクタ ポジショニングシステムは、クリップインするだけで検出器を交換可能です。ビルドアップキャップとミニファントムオプションでSC測定を行えます。

Detector Overview.

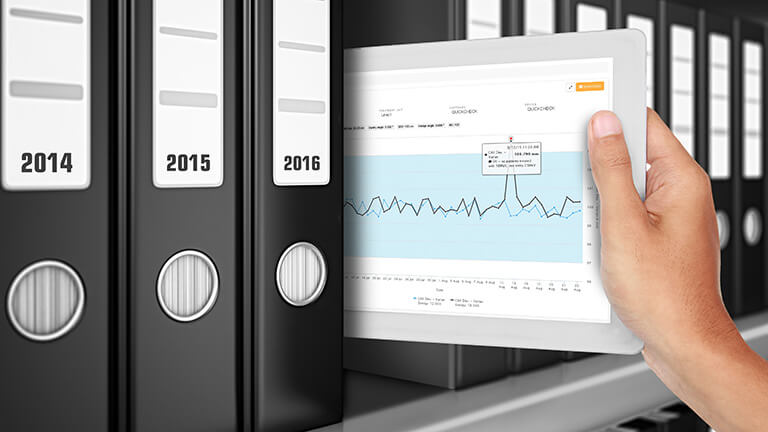

Track-it QA Software(オプション)

Track-it

Track. Trend. Report.

Track-it(オプション)で分析したBEAMSCANデータを効率的にモニタし、ドキュメント化します。ブラウザベースの多機能QAデータ管理ソフトウェアであるTrack-itは、さまざまなソース、デバイス、サイトのQAデータを単一で直感的なプラットフォームに統合します。(Track-itオプションソフトウェアです)

ハイライト:

  • 数回のクリックで、解析されたQAデータやトレンド、レビューをすばやくアクセス可能。
  • ほんの数分で、QAタスクデータを効率的にドキュメント化。
  • エラーと偏差を簡単に特定して、素早く対応可能。
  • プロセスの自動化により、法令遵守を維持し、リソースを最適化します。
Watch video

BEAMSCAN + Track-it(オプション) スキャン. アナライズ. レポート. それらをシンプルに.

BEAMSCANとTrack-it(オプション)を組み合わせて、スキャンからワークフローにシームレスに統合されたドキュメントまでの完全なソリューションを実現します。

1

スキャン.

BEAMSCAN Wireless Auto Setupを使用すると、システムのセットアップが短時間で完了します。 ハイスピードスキャンモードを最大スキャンスピード20 mm / sで使用すると、スキャン時間を半減できます。

2

解析.

"Analyze"ボタンをクリックすると、あらかじめ選択した線量測定プロトコルに基づいて、スキャンプロファイルを瞬時に解析します。 FFFプロファイルは自動的に検出され、FFF専用の評価解析が表示されます。 強力なデータ処理ツールを使用することでデータの視覚化と解析が簡便に行えます。

3

レポート.

解析したビームデータを「Track-itボタン」をクリックしてエクスポートします。 プロトコルテンプレート(例:AAPM TG-142 Annual QA)を選択し、[自動入力]をクリックし解析されたデータでレポートを自動的に完成させます。 レポートのステータスインジケータアイコンは、各QAタスクの現在のステータス(オープン、スキップ、パス、フェイル)を表示し、タスクを監視し、結果をドキュメント化できます。
