製品概要

リニアック品質管理 固体ファントム・動体検証システム

RUBY

RUBYは新しく開発されたファントムプラットフォームです。

1つのファントムをベースとしてインサートを差し替えることにより、IGRT・不均質・マシンQA・IMRT線量検証・End-to-End試験など、多様な検証をこのRUBYファントム1つで行うことが可能です。

POINT

Point ポイント

  • 目的に特化したさまざまなインサートを備えるモジュール式システム
  • 画像撮影から治療計画、そして検証までのすべての流れの統合テスト
  • ノンコプラナ照射を含め、フィルムや各種検出器を用いた実測ベースでのIMRT 患者検証に対応
  • SRS, SBRT, SGRT, Varian Halcyon™ や Elekta Unity などの最新放射線治療技術に対応

機能・特徴

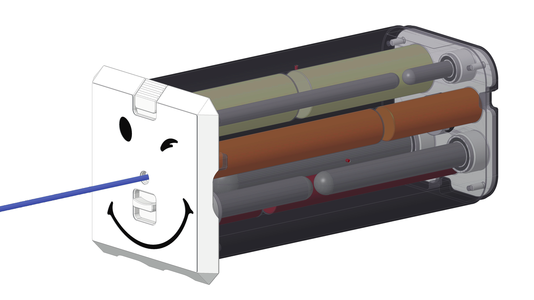

System QA

システムQAインサート

このインサートだけで、包括的なEnd to Endテストが可能です。

  • 一般的に使用するすべてのMRシーケンス(1.5T T1、T2、FLAIR )で視認可能
  • CT視認性向上用のICRUベースの組織等価材(脳、肺、骨)
  • 治療計画システムのCT/MRI画像フュージョンアルゴリズムの正確な検証用のCT/MRIキャビティ
  • このインサート1つで点線量検証に様々な検出器を使用することが可能

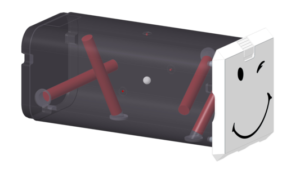

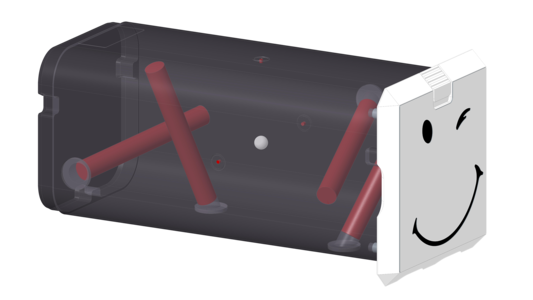

LINAC QA

マシンQAインサート

従来のカウチだけでなく、6Dカウチも含めたシステム全体のアライメントチェックが可能です。

  • このインサートだけで、システムアライメントとアイソセンターチェックが可能
  • AAPM TG-179 とTG-142 推奨のIGRT位置精度確認のデイリーチェックが可能
  • 6Dカウチ用のチルトベース(オプション)
  • kV/MV 画像の視認性向上用の骨組織等価構造を内蔵
  • Winston-Lutz 試験用の高密度不透過球をアイソセンタに配置
  • オプションのPTW IsoCheck epidソフトウェアを使用してEPID画像の自動解析が可能
  • Track-itとの統合



Patient QA

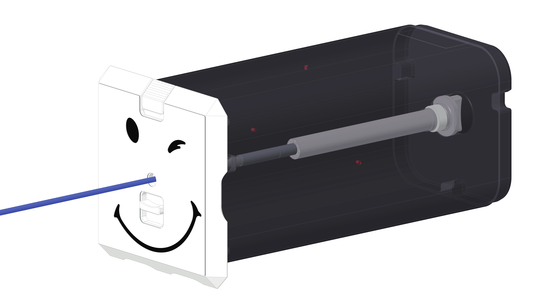

検出器インサート

  • さまざまな検出器を使用した迅速で正確な評価点線量測定
  • 検出器ホルダーで簡便なセッティングが可能 – ファントムの位置調整やインサートの交換が不要
  • ノンコプラナ治療計画の線量検証

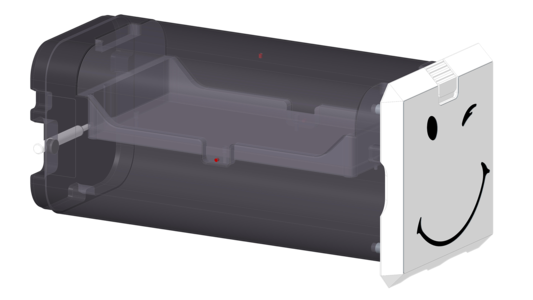

フィルムインサート

  • 高分解能ラジオクロミックフィルム用に設計された均質インサート
  • フィルムベースでの高精度放射線治療やSBRT/SRSの患者プラン検証



製品仕様



デザイン

上下左右に対称な八面体形状(側面長10 cm)
ファントム中央部に各種インサート用の中空

レーザアライメント用マーク

黒色:ファントム中心

灰色:並進シフト

  • coronal: 14 mm
  • transversal: 18 mm
  • sagittal: 25 mm

赤色:並進シフト+回転シフト

  • coronal: 10 mm, rotation: 1.5 °
  • transversal: -12 mm, rotation: 1 °
  • sagittal: -15 mm, rotation: 2.5 °
材質 ポリスチレン
物理密度  1.05 g/cm3
外形寸法 241.4 mm × 231.4 mm × 241.4 mm (W × D × H)
重量 6.7 kg
