製品概要

二次元・三次元 配列型検出器

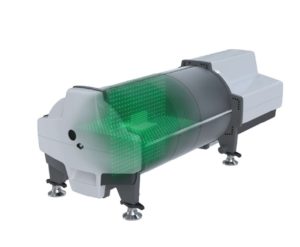

Delta4 Phantom+ MR

既存MR リニアック との完全互換

Delta4 Phantom+とまったく同じ独自の技術的特徴 をもち、即時の検証結果を得ることができます。

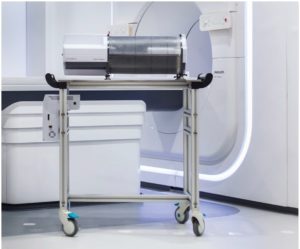

既存のリニアックと完全に互換性があります。電子機器部分はファントムとは別にトロリーに搭載されており、必要に応じて取り外すことができます。
アイソセンターエリアの線量分布を実際に測定する唯一のシステムです。これにより計画を即座に検証することができ、 PTV や OAR など関心領域の線量分布をダイレクトに測定可能です。

POINT

Point ポイント

  • 関心領域での測定 - アイソセンター領域に検出器を配置
  • Pass Fail 分析 - 照射された線量を即座に計画線量と比較し、PassFail 基準と比較
  • 高速セットアップ - 持ち上げ不要でトロリーからカウチへの移動が容易
  • ファントム位置合わせ用の明確なマーキングにより容易にアライメント
  • 安定したp型検出器により長期間校正が不要
  • ファントム内でのイオンチャンバー測定も可能

機能・特徴

技術仕様

シリンダーファントム

材質:PMMA 、 Plastic Water DT オプション
直径:22 cm
長さ:40 cm
ファントム内イオンチャンバーインサート:一般的な指頭型イオンチャンバーインサートを利用可能

ディテクタ

タイプ:p-Si ダイオード
ディテクタ数:1069 個
レイアウト:サジタル/コロナル面に配置
最大検出エリア:20 × 38 cm2(2回の連続する測定をマージする場合。通常は 20 × 20 cm2)
ディテクタ配列間隔:
 中央(6 × 6 cm2) :5 mm(2回の連続する測定をマージする場合 2.5 mm)
 外側(20 × 20 cm2): 10 mm
ディテクタ形状/サイズ: Φ 1mm 円形、厚さ 0.05 mm = 0.04mm3
安定性:0.1%/ kGy 以下 (6MV beam) 、通常 0.04%/ kGy

サイズ、重量

全長:71 cm
総重量:25 kg

リモートユニット

全長:17 cm
総重量:3 kg

互換性

モダリティ フラットニングフィルターの有/無の光子ビーム
治療計画のインポート DICOM RT Plan 、RT Dose 、structureをエクスポートできるすべての治療計画 システム

MR互換性

既存のMRリニアックと完全に互換性があり、ファラデーケージの問題はありません。

電源と通信

通信用イーサネットコネクタ(RJ 45)
電源アダプタが付属
リモートユニットと測定用ファントム間のケーブル

論文

Clinical implementation of the Delta4 Phantom+ MR for patient-specific QA in 0.35T MR-Linac
Tino Romaguera, D Sc., DABR
Senior Medical Physicist, Miami Cancer Institute in Miami, FL.
